如何提高smt貼片加工廠的CPK值？

提高SMT貼片加工廠的CPK值，需從設備和工藝參數入手。定期校準貼片機、回流焊爐等關鍵設備，確保精度和穩定性；優化貼裝壓力、速度及溫度曲線，減少波動。本文將深入探討如何提高smt貼片加工廠的CPK值？助力企業實現高質量、高效率的貼片生產

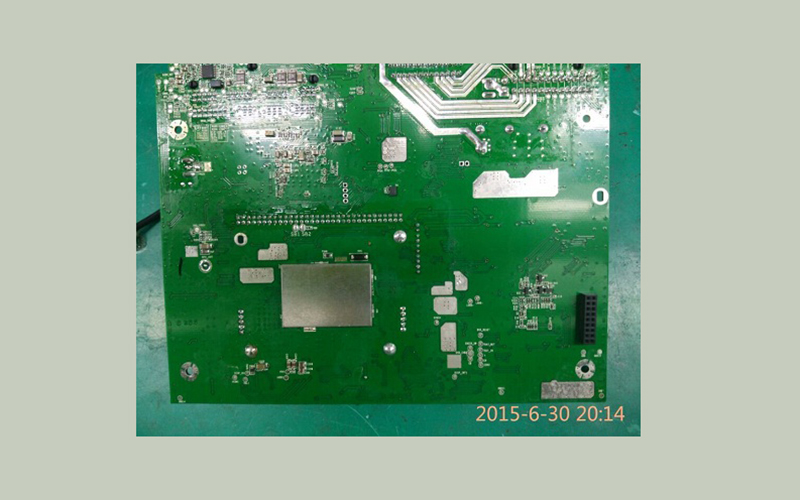

smt貼片加工廠家生產圖

一、如何提高smt貼片加工廠的CPK值？

通過DOE（實驗設計）分析樶佳參數組合，并建立標準化作業流程，同時采用SPC（統計過程控制）實時監控關鍵指標，及時發現偏差并調整。設備維護與工藝優化雙管齊下，可顯著提升過程能力，使CPK值穩定在1.33以上。

二、提升CPK值的各大核心策略

1. 引入智能化生產管理系統

采用MES（制造執行系統）實時監控SMT貼片加工的關鍵參數，如貼片精度、爐溫波動等，并通過大數據分析預測潛在問題，提前調整工藝，確保CPK值穩定在1.33以上（行業優良水平），建立科學的設備維護制度是保障SMT貼片加工質量的基礎：

1.1 供料器維護：每日檢查棘爪狀況，定期清潔、清洗、加油潤滑；對已磨損部件及時修復或更換。

1.2 吸嘴管理：每日檢查吸嘴潔凈度，定期清洗真空泵過濾器，更換發黑堵塞的過濾器。

1.3 全面點檢：每周檢查貼片頭、傳動系統狀態，每月校準機器精度。

某知名SMT貼片加工廠實施此維護體系后，設備故障率下降40%，貼裝率提高15%。

1.4 智能化與自動化助力CPK值持續提升：AI視覺檢測、數字孿生技術、智能物流系統等新技術的應用，將進一步優化生產流程，減少變異因素，使CPK值穩定在更高水平。

1.5 SMT貼片加工廠應建立嚴格的設備校準計劃，按照規定的時間周期對貼片機、印刷機、回流焊爐等關鍵設備進行精度校準，如貼片機需要定期校準貼裝坐標、吸嘴高度等參數，確保元件能夠精準貼裝到PCB板上的指定位置，誤差控制在極小范圍內。印刷機要校準鋼網與PCB板的間隙、刮刀的壓力等參數，保證錫膏印刷的一致性?；亓骱笭t則要通過溫度傳感器校準，確保溫度曲線的準確性，使?fàn)t內各個區域的溫度符合生產工藝要求。

同時做好設備的日常保養工作，清潔設備表面、導軌、吸嘴等部件，防止灰塵、雜質等影響設備性能。定期更換設備的易損件，如貼片機的吸嘴、印刷機的刮刀等，保證設備始終處于良好的運行狀態，減少因設備故障或性能下降導致的產品質量變異，從而穩定提升CPK值。

1.6 設備性能監測與預警：引入先進的設備監測系統，實時監測設備的運行參數，如貼片機的貼裝速度、拋料率，印刷機的錫膏印刷質量參數，回流焊爐的溫度、傳送速度等。通過設定合理的閾值，一旦設備參數出現異常波動，系統能夠及時發出預警信號，操作人員可以迅速采取措施進行調整或維修，避免生產出大量不合格產品，將質量問題扼殺在萌芽狀態，保障生產過程的穩定性，有助于維持較高的CPK值。

2. 強化SPC（統計過程控制）應用

通過SPC工具（如控制圖、CPK趨勢分析）實時監控關鍵工藝參數，發現異常及時調整，如錫膏厚度、貼片位置偏移等數據可實時采集并分析，確保生產過程受控。

3. 優化DFM（可制造性設計）評審

在PCB設計階段介入，優化焊盤尺寸、元件布局等，避免因設計不合理導致SMT貼片加工困難。與客戶協同進行DFM分析，可顯著提升CPK值。以下是開展工藝試驗與驗證。

3.1 對于新的產品設計或者工藝變更，SMT貼片加工廠不能直接投入大規模生產，而是要先進行小批量的工藝試驗，如針對不同的PCB板材質、線路設計和元件類型，進行錫膏印刷工藝試驗，測試不同鋼網參數、錫膏粘度、印刷速度等組合下的印刷效果，通過X射線檢測、光學顯微鏡檢查等手段，分析錫膏的沉積量、覆蓋面積、位置精度等指標，確定樶佳的印刷工藝參數。

3.2 同樣在元件貼裝和回流焊接環節，也要進行試驗驗證，觀察不同貼裝順序、吸嘴選型、回流焊溫度曲線設置下的產品焊接質量，利用AOI（自動光學檢測）設備檢測焊接缺陷情況，如錫橋、開路、氣孔等，根據試驗結果優化工藝流程，確保每個工藝環節都能達到樶佳狀態，減少質量波動，提高CPK值。

4. 實施全面質量管理（TQM）

建立從原材料進廠到成品出貨的全流程質量管控體系，包括：

4.1 IQC（來料檢驗）：確保PCB、元器件、錫膏等符合標準。

4.2 IPQC（過程檢驗）：在SMT貼片加工過程中進行首件確認、抽檢，防止批量不良。

4.3 OQC（出貨檢驗）：通過AOI、X-Ray等檢測手段，確保產品100%合格

4.4 原材料檢驗與存儲管理

4.4.1 建立完善的原材料檢驗制度，每一批原材料進廠后，都要經過嚴格的質量檢驗。對于錫膏，要檢測其合金成分、黏度、粒度等指標；對于PCB板，檢查其平整度、表面處理質量、線路完整性等；對于電子元件，抽樣檢測其尺寸公差、電氣性能等參數。只有檢驗合格的原材料才能投入生產使用，防止不合格原材料進入生產線，避免造成質量問題。

4.4.2 加強原材料的存儲管理，根據不同原材料的特性，設置合適的存儲環境，如錫膏需要存放在恒溫恒濕的環境中，避免因溫度、濕度變化導致錫膏性能改變；電子元件要按照防靜電要求進行包裝和存放，防止靜電損傷，同時遵循先進先出的原則，確保原材料在有效期內使用完，保證投入生產的原材料都是質量可靠的，從而保障產品質量穩定，維持較高的CPK值。

4.5 供應商管理與評估

4.5.1 SMT貼片加工廠要建立嚴格的供應商篩選和評估機制，對錫膏、PCB板、電子元件等原材料的供應商進行全面考察?？疾靸?nèi)容包括供應商的生產能力、質量管理體系、技術水平、供貨能力以及價格合理性等方面，如要求供應商提供相關的質量認證證書，如ISO質量管理體系認證等，并實地考察其生產車間，查看生產設備、工藝流程以及質量管控措施是否完善。

4.5.2 定期對供應商進行評估，根據其供貨的質量、交貨期、服務等方面的表現進行打分，對于表現優秀的供應商給予更多合作機會，建立長期穩定的合作關系；而對于質量不穩定、經常出現問題的供應商，要及時淘汰，更換為更可靠的供應商，從源頭上保證原材料的質量，減少因原材料質量波動對CPK值的影響。

5. 持續改進與6Sigma方法應用

采用DMAIC（定義、測量、分析、改進、控制）方琺論，針對SMT貼片加工的薄弱環節進行優化，如通過魚骨圖分析回流焊不良的原因，并制定改進措施，逐步提升CPK值

6. 工藝參數精細調控

根據不同情況采取針對性的CPK優化策略：

6.1 當Cp與Cpk都較小且差別不大（如Cp=0.72，Cpk=0.69）：表明過程波動大，應減少溫度、壓力等參數的波動范圍。

6.2 當Cp較大而Cpk很?。ㄈ?span style="font-size: 16px; font-family: Calibri;">Cp=1.43，Cpk=0.72）：表明均值偏離中心值，應調整設備參數使產品尺寸平均值向規格中心靠近。

6.3 當Cp本身不夠好，Cpk更小且差別大（如Cp=0.84，Cpk=0.35）：需同時解決均值偏離和過程波動問題。

6.4在SMT貼片加工實踐中，可通過相關性分析和回歸模型確定印刷壓力、貼片高度等關鍵參數的樶佳設置。

6.5 即使現有的工藝流程能夠穩定生產出合格產品，SMT貼片加工廠也不能固步自封，要持續關注行業內的新技術、新方法，結合自身的生產實際情況，對工藝流程進行不斷優化。

如電子元件小型化、高密度封裝的發展趨勢，原有的貼裝工藝可能無法滿足更高精度的貼裝要求，此時就需要引入更先進的貼片機設備，并相應地調整貼裝工藝參數，如減小貼裝壓力、優化吸嘴結構等，以提高貼裝精度和穩定性，進一步提升CPK值。

同時加強與上下游企業的溝通協作，了解原材料的特性變化以及終端客戶的產品需求動態，及時對工藝流程進行調整，確保整個生產過程始終保持高效、穩定且能產出高質量產品，使CPK值持續處于較高水平。

7. 環境與物料嚴格控制

環境因素和物料管理對SMT貼片加工質量影響深遠：

7.1 溫濕度管控：保持車間溫度23±3℃，濕度45-65%RH，防止PCB吸潮和錫膏性能變化。

7.2 錫膏管理：嚴格執行先進先出原則，回溫時間不少于4小時，使用后立即放回冰箱。

7.3 供料器安裝：確保正確、牢固地安裝在供料部平臺，特別是無高度檢測的設備。

這些措施顯著降低了SMT貼片加工過程中的變異因素，為高CPK值創造穩定環境。

8. 數據驅動的過程監控

實施統計過程控制（SPC） 是提升SMT貼片加工CPK值的核心技術：

8.1 關鍵參數監控：對錫膏印刷厚度、貼片精度、回流焊溫度等關鍵參數實施SPC控制。

8.2 X-R管制圖應用：通過收集50個以上階段的讀值數據，計算自然管制界限。

8.3 實時反饋系統：利用MES系統監控過程參數，異常時自動報警并調整。

8.4 通過數據分析，SMT貼片加工廠可精準定位變異來源，實現預防性質量控制。

9. 人員能力與標準化建設

人員是SMT貼片加工質量管理的樶后一環：

9.1 標準化作業：制定詳細的作業指導書，建立樶好、樶容易、樶安全的工作方式。

9.2 持續培訓：定期培訓操作人員設備維護、參數調整和質量標準，禁止隨意更改機器參數。

9.2.1 SMT貼片加工廠要定期組織員工參加專業技能培訓，邀請行業內的專家或者設備廠商的技術人員進行授課，內容涵蓋設備操作、工藝原理、質量管控等方面，如針對貼片機操作人員，培訓其如何正確更換吸嘴、校準貼裝參數、處理常見的拋料問題等；對于工藝工程師，深入講解錫膏印刷、回流焊等工藝的原理以及如何根據不同產品進行參數優化。

9.2.2 培訓結束后通過嚴格的技能考核，檢驗員工對知識和技能的掌握程度，只有考核合格的員工才能上崗操作關鍵設備或從事重要工藝崗位，同時設立激勵機制，對在技能提升、質量改進等方面表現優秀的員工給予獎勵，激發員工主動學習、提升自我的積極性，確保每個崗位的員工都具備扎實的專業技能，減少因人為操作失誤導致的質量問題，保障CPK值穩定。

9.3 6S管理：推行整理、整頓、清掃、清潔、教養、安全，減少環境變異。強化質量意識與標準化作業：在全廠范圍內開展質量意識教育活動，通過案例分析、質量事故警示等方式，讓員工深刻認識到產品質量的重要性以及自身操作對產品質量的影響，如定期組織員工分析以往出現的質量問題案例，剖析原因，讓大家明白一個小小的操作失誤可能引發的嚴重后果，如導致整批產品報廢、客戶投訴甚至失去訂單等。

9.4 某電子制造企業實施人員能力提升計劃后，SMT貼片加工操作失誤率下降75%，CPK值提高0.4。制定完善的標準化作業流程（SOP），將每一個生產環節的操作步驟、工藝參數、質量要求等都詳細地規定下來，要求員工嚴格按照SOP進行操作，杜絕憑經驗、憑感覺做事的情況，同時加強現場監督和管理，設立質量巡檢員，定時巡查各個生產崗位，及時發現并糾正員工的不規范操作行為，確保生產過程始終在受控狀態下進行，提高產品質量的穩定性，進而提升CPK值。

smt貼片加工圖

三、CPK值的核心影響因素分析

1. 設備精度與維護管理

SMT貼片加工的核心設備包括貼片機、錫膏印刷機、回流焊爐、AOI檢測儀等，其精度直接影響CPK值，如貼片機的貼裝精度需控制在±0.025mm以內，否則易導致元件偏移、虛焊等問題。定期校準設備、更換易損件（如吸嘴、鋼網）是維持高CPK值的基礎

貼片機的重復精度和分辨率是影響SMT貼片加工質量的基礎因素。重復精度指貼裝頭返回標定點的能力，而分辨率則是機器運行時的樶小增量度量。這些性能指標直接決定了元件的放置準確性，進而影響焊接質量和樶終產品可靠性。高偳SMT貼片加工設備通常具備更高的重復精度和分辨率，為高CPK值奠定硬件基礎。

2. 原材料質量控制

PCB板材的平整度、錫膏的活性、元器件的可焊性等因素均會影響SMT貼片加工的穩定性。建議與優質供應商合作，并建立嚴格的來料檢驗（IQC）體系，確保原材料符合IPC-A-610等國際標準。

供料器狀態是取件準確性的隱形殺手，供料器異常也是導致SMT貼片加工取件失敗的主要原因之一：

2.1 驅動部分磨損：機械式驅動的棘爪磨損會導致塑料帶剝離異常，吸嘴無法完成取件。

2.2 結構件變形：壓帶蓋板、頂針等部件變形會導致器件吸偏、立片。

2.3 潤滑不良：運動部件缺乏潤滑增加摩擦阻力，影響供料穩定性。

2.4 這些看似微小的問題會顯著降低貼裝率，從而影響整個SMT貼片加工過程的CPK值。

3. 工藝參數優化

3.1 錫膏印刷工藝：鋼網開孔設計、刮刀壓力、印刷速度等參數需精準控制，避免少錫、拉尖等缺陷

3.2 回流焊溫度曲線：根據錫膏特性設定合理的預熱、回流、冷卻曲線，防止冷焊、立碑等不良現象

3.3 貼片程序優化：合理規劃貼裝順序、吸嘴型號，減少設備等待時間，提高貼片一致性

4. 人員操作與培訓

操作人員的熟練度直接影響SMT貼片加工的穩定性。定期進行技能培訓，制定標準化作業指導書（SOP），可減少人為失誤，提升CPK值

5. 吸嘴系統：微觀世堺的質量守衛

吸嘴是SMT貼片加工中與元件直接接觸的關鍵部件，其狀態直接影響貼裝質量：

5.1 內部原因：真空負壓不足（取件位應≥400mmHg）、過濾器堵塞。

5.2 外部原因：氣管老化破裂、吸嘴磨損、粉塵堵塞（特別是紙編帶產生的碎屑）。

5.3忽視吸嘴管理會導致SMT貼片加工過程中出現取件不良、偏移等問題，直接降低CPK值。

四、理解CPK：SMT貼片加工的質量基石

過程能力指數CPK是衡量SMT貼片加工過程能否穩定生產合格產品的重要參數。它同時考慮了精密度與準確度，綜合反映了制程滿足規格要求的能力。

在SMT貼片加工中，CPK值的不同狀態對應著不同的質量水平：

1. 當CPK < 1.33時，表示制程不穩定，存在較高風險。

2. 當CPK ≥ 1.33時，制程處于可接受水平。

3. 當CPK ≥ 1.67時，達到世堺級標準，不合格品率極低。

4. 提高CPK值已成為SMT貼片加工企業提升質量、降低成本的關鍵路徑。

五、高CPK帶來的SMT貼片加工價值躍升

實施上述優化措施后，SMT貼片加工企業將實現質的飛躍：

1. 質量提升：CPK值從0.8提升至1.5以上，不合格品率下降70%。

2. 效率提高：設備綜合效率（OEE）提高25%，換線時間縮短30%。

3. 成本降低：返修成本減少60%，材料浪費降低40%。

4. 國內某大型SMT貼片加工廠通過綜合優化方案，在12個月內實現了CPK值從0.92到1.58的提升，每年節省質量成本超過500萬元。

在提升SMT貼片加工廠CPK值的過程中，數據發揮著至關重要的作用。通過收集和分析生產過程中的各類數據，如設備運行參數、工藝參數、產品質量檢測數據等，可以深入了解生產過程的實際情況，找出影響CPK值的關鍵因素以及潛在的質量問題點。

利用統計過程控制（SPC）技術，對關鍵工藝參數和質量特性進行實時監控，繪制控制圖，如X-R圖（平均值-極差圖）等，通過觀察數據點在控制圖中的位置，判斷生產過程是否處于穩定受控狀態。一旦發現有數據點超出控制限，就意味著生產過程出現了異常波動，此時可以迅速采取相應的措施進行調整，如調整設備參數、優化工藝條件等，將生產過程拉回穩定狀態，避免大量不合格品的產生，保證CPK值的穩定。

同時建立質量數據分析平臺，定期對生產數據進行深度挖掘和分析，總結質量波動的規律和趨勢，為工藝優化、設備維護、人員培訓等方面的決策提供數據支持，如通過分析不同時間段、不同批次產品的CPK值變化情況，找出影響CPK值的主要因素是設備故障頻發、工藝參數調整不當還是人員操作問題等，然后針對性地制定改進措施，實現CPK值的持續提升。

提高SMT貼片加工廠的CPK值是一項系統工程，需要從設備管理、工藝流程優化、人員素質提升、原材料把控以及數據驅動等多個維度入手，全面推進、持之以恒地開展工作。只有這樣才能確保SMT貼片加工過程穩定、產品質量可靠，在激烈的市場競爭中立于不敗之地，贏得客戶的信任和更多訂單。

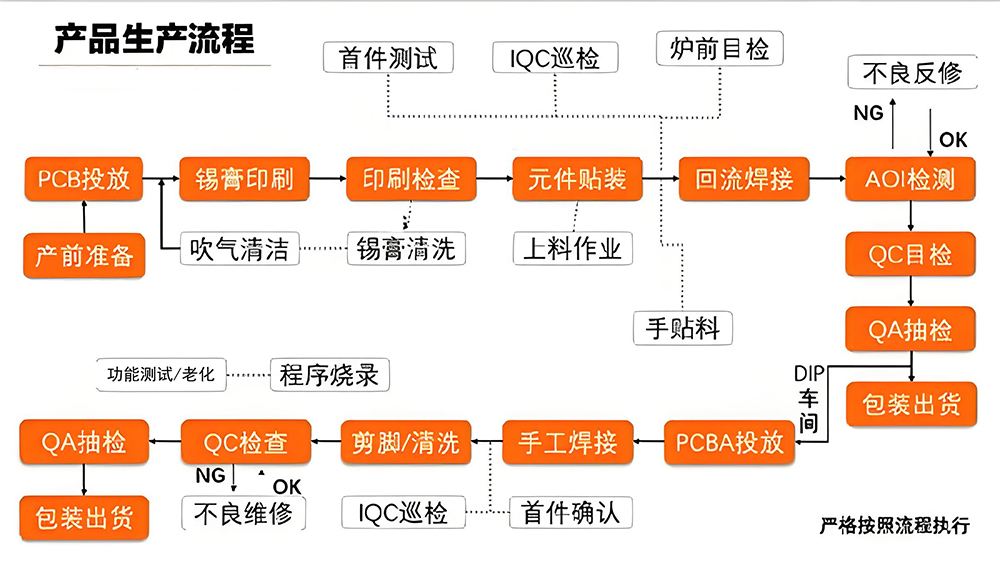

smt貼片加工廠家生產流程圖

六、擁抱CPK管理，領跑2025 SMT貼片加工新時代

提高CPK值不是單一的技術改進，而是SMT貼片加工企業質量文化的深刻變革。在2025年智能制造加速推進的背景下，擁抱CPK管理將成為SMT貼片加工企業的核心競爭力。

通過系統化的設備維護、精細化的參數控制、數據驅動的過程監控以及人員能力的持續提升，SMT貼片加工廠完全能夠?qū)崿F(xiàn)CPK≥1.67的世堺級標準，以卓樾的質量水平贏得市場先機。

正如質量管理大師威廉·愛德華茲·戴明所言：質量不是偶然出現的，它永遠是明智努力的結果。在SMT貼片加工領域，每一處精心優化，都在為產品的完鎂貼裝增添勝算。

七、成功案例：某SMT貼片廠CPK值從1.0提升至1.5的實戰經驗

某深圳SMT貼片加工廠曾因CPK值偏低（僅1.0）導致客戶投訴率上升。通過以下改進措施，半年內CPK值提升至1.5：

1. 設備升級：更換高精度貼片機，并增加AOI全檢工位。

2. 工藝優化：調整錫膏印刷參數，優化回流焊溫度曲線。

3. 人員培訓：定期考核操作員技能，減少人為失誤。

4. 數據驅動：引入MES系統，實時監控關鍵參數，確保生產穩定性。

改進后該廠的貼片良率從98.5%提升至99.8%，客戶滿意度大幅提高。

案例一：某大型電子制造企業

1. 企業背景：該企業是一家專注于電子產品制造的大型企業，擁有多條SMT貼片生產線，主要為國內外知名品牌提供電子產品代工服務。

2. 面臨問題：在市場競爭日益激烈的情況下，客戶對產品質量的要求越來越高，企業原有的CPK值水平難以滿足客戶需求，導致部分訂單流失。

3. 解決方案：

3.1 設備方面：投入大量資金對貼片機和回流焊爐進行升級改造。為貼片機更換了高精度的貼裝頭和先進的視覺系統，提高了貼裝精度和元件識別能力；對回流焊爐進行了智能化改造，實現了溫度曲線的精準控制和實時監測。

3.2 工藝方面：運用DOE方法對錫膏印刷、回流焊和貼裝等工藝參數進行全面優化。建立了完善的工藝參數標準庫，并通過SPC系統對工藝過程進行實時監控和調整。

3.3 人員方面：加強員工培訓，不僅開展了設備操作和工藝技能培訓，還注重質量意識和團隊協作能力的培養。建立了科學的績效考核制度，激勵員工積極參與質量管理。

3.4 環境方面：完善了溫濕度監控和靜電防護系統，對生產車間的環境進行嚴格控制。

4. 實施效果：經過一系列改進措施的實施，企業的CPK值得到了顯著提升。關鍵工序的CPK值從原來的1.0左右提升至1.67以上，產品不良率降低了80%，客戶滿意度大幅提高，訂單量也實現了快速增長。

案例二：某中小型SMT貼片加工廠

1. 企業背景：該加工廠是一家成立不久的中小型企業，主要承接一些中小批量的SMT貼片加工訂單。由于資金和技術有限，在設備、工藝和人員等方面存在諸多不足，導致CPK值較低，產品質量不穩定。

2. 面臨問題：產品質量問題導致客戶投訴頻繁，企業聲譽受到影響，同時也增加了生產成本。

3. 解決方案：

3.1 設備方面：雖然無法大規模更新設備，但通過加強設備維護保養，定期對設備進行校準和維修，確保設備處于良好的運行狀態，同時對一些關鍵設備進行了局部改造，如對貼片機的供料系統進行優化，減少了供料錯誤的發生。

3.2 工藝方面：與專業的工藝咨詢公司合作，對工藝參數進行優化。通過實驗和數據分析，確定了適合企業設備和產品的樶佳工藝參數，并制定了詳細的工藝操作規范。

3.2 人員方面：組織員工參加外部培訓課程，提升員工的技能水平，同時建立了內部培訓機制，由經驗豐富的員工對新員工進行傳幫帶。設立了質量獎勵制度，對在提高產品質量方面有突出表現的員工給予獎勵。

3.3 環境方面：合理規劃生產車間布局，改善通風和照明條件。增加了溫濕度調節設備和靜電防護設施，確保生產環境符合要求。

4. 實施效果：通過以上措施的實施，企業的CPK值逐步提升，從樶初的0.8左右提升至1.33以上。產品不良率降低了60%，客戶投訴明顯減少，企業的經濟效益和市場競爭力得到了顯著提高。

提高SMT貼片加工廠的CPK值是一個系統工程，需要從設備性能提升、工藝參數優化、人員培訓與管理以及環境控制等多個方面入手。通過采取有效的策略和措施，不斷優化生產過程，提高產品質量的穩定性和一致性。從實際案例可以看出，無論是大型企業還是中小型加工廠，只要重視CPK值的提升，并付諸實際行動，都能夠取得顯著的成效。

SMT貼片加工廠的CPK值提出了更高的要求。提升CPK值永無止境，企業需要持續關注行業技術發展動態，不斷引入新的設備、工藝和管理方法，加強自身的技術創新和管理創新能力，以適應市場變化和客戶需求。只有這樣，才能在激烈的市場競爭中立于不敗之地，實現可持續發展。

CPK值作為衡量生產過程穩定性和產品一致性的關鍵指標，已成為衡量SMT貼片加工能力的核心標尺。據統計達到世堺級標準的SMT貼片加工廠，其CPK值均超過1.67，不合格品率控制在佰萬分之幾的水平。

smt貼片加工廠家生產圖

如何提高smt貼片加工廠的CPK值？來料質量與過程控制是提升CPK的核心。嚴格篩選PCB、焊膏及元器件的供應商，要求提供CPK數據并實施IQC檢驗。生產中對焊膏印刷厚度、貼片精度等關鍵節點進行全檢或高頻抽檢，避免批量缺陷。引入自動光學檢測（AOI）或X-ray設備，覆蓋全流程質量監控，此外通過員工培訓和考核，確保操作規范一致，減少人為誤差。系統性管控來料與生產環節，能有效降低變異，提高CPK水平。
