smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)規(guī)范有幾種類型？

不同類型的SMT貼片加工檢驗(yàn)標(biāo)準(zhǔn)規(guī)范相互配合、相輔相成，共同為電子產(chǎn)品的質(zhì)量保駕護(hù)航。從基礎(chǔ)的目視檢查到先進(jìn)的X射線檢測(cè)、電性能測(cè)試，每一種檢驗(yàn)方式都在各自的環(huán)節(jié)發(fā)揮著關(guān)鍵作用，今天我們就深入探究smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)規(guī)范有幾種類型？為相關(guān)從業(yè)者和電子制造愛(ài)好者提供全面且深入的參考。

smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)規(guī)范有幾種類型圖

一、外觀工藝檢驗(yàn)標(biāo)準(zhǔn)：品質(zhì)管控的第壹道防線

在SMT貼片加工生產(chǎn)線上，外觀檢驗(yàn)是首當(dāng)其沖的“守門(mén)員”。這類標(biāo)準(zhǔn)聚焦于元件貼裝的物理狀態(tài)和位置精度，通過(guò)目視或自動(dòng)化設(shè)備進(jìn)行快速篩查。

1. 元件位置與偏移規(guī)范

1.1 片式元件（電阻、電容）：允許偏移量不超過(guò)焊盤(pán)寬度的1/3，超過(guò)即判定不合格。

1.2 IC類器件：引腳必需完全覆蓋焊盤(pán)，偏移量同樣需≤1/3焊盤(pán)寬度，且極性標(biāo)識(shí)方向必需100%正確。

1.3 精密器件（如BGA）：焊球共面性誤差要求≤0.15mm，偏移量需控制在0.05mm以內(nèi)。

2. 焊膏印刷工藝標(biāo)準(zhǔn)

焊膏印刷質(zhì)量直接影響焊接可靠性，其標(biāo)準(zhǔn)細(xì)分為三級(jí)：

2.1 理想標(biāo)準(zhǔn)：錫膏完全覆蓋焊盤(pán)（≥90%），無(wú)偏移、厚度均勻（8.31MILS）。

2.2 允收標(biāo)準(zhǔn)：覆蓋率≥85%，局部縮孔但不影響焊接。

2.3 拒收標(biāo)準(zhǔn)：印刷偏移超20%、錫膏量不足或兩點(diǎn)錫膏量不均。

3. 紅膠工藝控制要點(diǎn)

對(duì)采用紅膠工藝的雙面板，標(biāo)準(zhǔn)明確規(guī)定：

3.1 膠點(diǎn)必需居中，偏移導(dǎo)致元件與焊盤(pán)間距異常即不合格

3.2 膠量需適中，溢出寬度不得超過(guò)元件體寬的1/2

3.3 表面臟污、氣泡、欠膠均屬嚴(yán)重缺陷

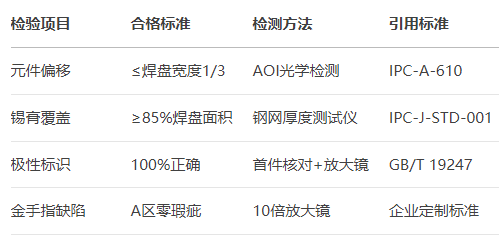

3.4 表：SMT貼片外觀檢驗(yàn)關(guān)鍵指標(biāo)

smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)規(guī)范有幾種類型圖

二、焊接質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)：連接可靠性的科學(xué)保障

焊接是SMT貼片加工的核心工藝，其質(zhì)量直接決定產(chǎn)品的壽命與可靠性。該標(biāo)準(zhǔn)體系依托IPC國(guó)際規(guī)范，結(jié)合材料科學(xué)和熱力學(xué)原理建立量化評(píng)價(jià)指標(biāo)。

1. 焊點(diǎn)形態(tài)的量化要求

根據(jù)IPC-A-610標(biāo)準(zhǔn)，焊點(diǎn)接受條件包括：

1.1 潤(rùn)濕角：必需大于75°，表明焊料充分?jǐn)U散。

1.2 焊點(diǎn)輪廓：呈凹面狀，表面光滑無(wú)裂紋。

1.3 連接強(qiáng)度：CHIP元件推力測(cè)試需≥1.0kgf，QFP器件引腳拉力≥0.5kgf。

2. 典型焊接缺陷判定

2.1 橋連（短路）：相鄰焊盤(pán)間出現(xiàn)任何錫連接均拒收。

2.2 虛焊（枕頭效應(yīng)）：BGA焊球與焊盤(pán)未熔合即判重大缺陷。

2.3 錫珠：直徑>0.13mm或密度>5個(gè)/立方英寸需返修。

2.4 氣孔率：汽車(chē)電子要求≤15%，消費(fèi)類允許≤25%。

3. 特殊工藝標(biāo)準(zhǔn)

3.1 無(wú)鉛焊接：峰值溫度235-250℃，液相線以上時(shí)間45-90秒。

3.2 FPC軟板焊接：需載具固定，溫度曲線斜率≤3℃/秒防變形。

3.3 混裝工藝（SMT+THT）：采用擾流雙波峰焊，焊透率需≥75%。

2023年某知名智能手表廠曾因BGA虛焊導(dǎo)致批次性故障，通過(guò)引入X射線空洞率檢測(cè)（要求≤20%）和3D焊點(diǎn)輪廓分析，將焊接不良率從3.1%降至0.4%以內(nèi)，彰顯標(biāo)準(zhǔn)落地的價(jià)值。

三、電性能與可靠性檢驗(yàn)標(biāo)準(zhǔn)：產(chǎn)品生命周期的終及驗(yàn)證

當(dāng)產(chǎn)品通過(guò)外觀和焊接檢驗(yàn)后，還需經(jīng)歷嚴(yán)苛的電性能和可靠性測(cè)試，這類標(biāo)準(zhǔn)模擬產(chǎn)品實(shí)際使用環(huán)境，驗(yàn)證設(shè)計(jì)的魯棒性。

1. 電性能測(cè)試規(guī)范

1.1 基礎(chǔ)參數(shù)測(cè)試：電阻值誤差≤±5%，電容容值≤±10%。

1.2 電路連通性：100%通過(guò)ICT（在線測(cè)試）或飛針測(cè)試。

1.3 功能測(cè)試：整板通電驗(yàn)證，電壓/電流/頻率響應(yīng)符合設(shè)計(jì)SPEC。

2. 環(huán)境適應(yīng)性標(biāo)準(zhǔn)

2.1 溫循測(cè)試：-40℃~+85℃循環(huán)5次，功能不失效。

2.2 濕熱試驗(yàn)：40℃/93%RH環(huán)境下96小時(shí)，絕緣阻抗＞100MΩ。

2.3 機(jī)械振動(dòng)：10-500Hz隨機(jī)振動(dòng)，共振點(diǎn)無(wú)斷裂。

3. 加速壽命驗(yàn)證

高可靠性產(chǎn)品（汽車(chē)/醫(yī)療類）需通過(guò)：

3.1 HALT高加速壽命試驗(yàn)：階梯式增加溫變率與振動(dòng)量直至失效。

3.2 老化測(cè)試：125℃高溫下持續(xù)通電168小時(shí)篩選早期故障。

3.3 鹽霧腐蝕：35℃/5%NaCl噴霧72小時(shí)，焊點(diǎn)無(wú)腐蝕。

4. 測(cè)試功能與目的

電性能測(cè)試包括ICT（在線測(cè)試）和FCT（功能測(cè)試）。ICT主要通過(guò)通電測(cè)試驗(yàn)證電氣連接是否導(dǎo)通，檢測(cè)電路板上的短路、斷路、元件參數(shù)錯(cuò)誤等問(wèn)題。FCT則是模擬產(chǎn)品在實(shí)際使用中的工作狀態(tài)，對(duì)產(chǎn)品的各項(xiàng)功能進(jìn)行全面測(cè)試，確保產(chǎn)品在各種工作條件下都能正常運(yùn)行。在SMT貼片加工完成后，進(jìn)行電性能測(cè)試是對(duì)產(chǎn)品質(zhì)量的把關(guān)，只有通過(guò)電性能測(cè)試的產(chǎn)品才能進(jìn)入市場(chǎng)。

5. 測(cè)試方法與標(biāo)準(zhǔn)

5.1. ICT測(cè)試：ICT測(cè)試通常使用專門(mén)的測(cè)試夾具，將電路板與測(cè)試設(shè)備連接。測(cè)試設(shè)備會(huì)向電路板施加各種電信號(hào)，測(cè)量電路板上各個(gè)節(jié)點(diǎn)的電壓、電流等參數(shù)，并與預(yù)先設(shè)定的標(biāo)準(zhǔn)值進(jìn)行比較，如對(duì)于一個(gè)電阻元件，測(cè)試設(shè)備會(huì)測(cè)量其實(shí)際電阻值，與設(shè)計(jì)值進(jìn)行比對(duì)，如果偏差超出允許范圍，則判定該電阻元件存在問(wèn)題。

5.2. FCT測(cè)試：FCT測(cè)試會(huì)根據(jù)產(chǎn)品的功能要求，設(shè)置不同的測(cè)試場(chǎng)景。以手機(jī)主板為例，FCT測(cè)試可能包括通話功能測(cè)試、藍(lán)牙連接測(cè)試、Wi-Fi連接測(cè)試、攝像頭功能測(cè)試等。在測(cè)試過(guò)程中，產(chǎn)品需要滿足各項(xiàng)功能指標(biāo)，如通話質(zhì)量清晰、藍(lán)牙連接穩(wěn)定、Wi-Fi信號(hào)強(qiáng)度達(dá)標(biāo)等，才能通過(guò)測(cè)試。

四、工藝缺陷防控：2025年技術(shù)前沿與應(yīng)用實(shí)踐

在高偳SMT貼片加工中，五大工藝缺陷防控是質(zhì)量管控的重點(diǎn)：

1. “立碑”現(xiàn)象防控

當(dāng)01005尺寸元件兩端潤(rùn)濕力不平衡時(shí)，元件會(huì)因張力差豎立。2025年先進(jìn)解決方案包括：

1.1 焊盤(pán)熱平衡設(shè)計(jì)：避免一側(cè)連接大面積銅箔。

1.2 氮?dú)饣亓骱福航档捅砻鎻埩?/span>15%。

1.3 動(dòng)態(tài)熱補(bǔ)償：分區(qū)控溫使溫差＜2℃。

2. 微焊球控制技術(shù)

針對(duì)0402以下元件錫珠問(wèn)題：

2.1 錫膏冷藏回溫：嚴(yán)格4小時(shí)25℃回溫防冷凝。

2.2 階梯式預(yù)熱：60-90秒緩升溫使溶劑充分揮發(fā)。

2.3 鋼網(wǎng)防珠設(shè)計(jì)：開(kāi)口內(nèi)縮5μm并作納米涂層。

3. BGA焊接可靠性提升

3.1 X-Ray 3D斷層掃描：檢測(cè)隱藏焊點(diǎn)缺陷。

3.2 SPC過(guò)程控制：實(shí)時(shí)監(jiān)控回流焊溫度曲線。

3.3 枕焊效應(yīng)預(yù)防：采用活性更高的SAC305焊膏。

五、目視檢查標(biāo)準(zhǔn)規(guī)范

1）工具與范圍

目視檢查是基礎(chǔ)且常用的SMT貼片元件檢驗(yàn)方式。通常借助放大鏡（5X - 10X）、顯微鏡以及顯微鏡相機(jī)等工具來(lái)輔助檢查。其檢查范圍涵蓋焊點(diǎn)外觀、焊料量、潤(rùn)濕性、元件偏移等多個(gè)方面。對(duì)于快速篩查明顯缺陷，如短路、虛焊、錫珠等問(wèn)題，目視檢查具有不可替代的作用。在SMT貼片加工過(guò)程中，操作員可以在貼片完成后立即進(jìn)行初步的目視檢查，及時(shí)發(fā)現(xiàn)一些較為突出的問(wèn)題，避免問(wèn)題產(chǎn)品進(jìn)入后續(xù)復(fù)雜且成本較高的工序。

2）具體檢驗(yàn)要點(diǎn)

2.1. 焊點(diǎn)外觀：合格的焊點(diǎn)應(yīng)呈現(xiàn)圓錐形或光滑弧形，無(wú)棱角、毛刺或橋接現(xiàn)象。焊料表面應(yīng)光亮，不存在氧化發(fā)黑、發(fā)灰或污濁的情況。例如在檢查電阻、電容等常見(jiàn)貼片元件的焊點(diǎn)時(shí)，要仔細(xì)觀察焊點(diǎn)的形狀是否規(guī)則，表面是否光滑，這能直觀反映焊接過(guò)程中的溫度、焊料成分等因素是否合適。

2.2. 元件偏移：對(duì)于貼片元件的偏移，有明確的標(biāo)準(zhǔn)要求。以常見(jiàn)的0402封裝元件為例，在一般消費(fèi)電子產(chǎn)品的SMT貼片加工中，元件在X/Y方向的偏移量通常要求不超過(guò)焊盤(pán)寬度的25%，旋轉(zhuǎn)偏差控制在3度以內(nèi)。但在一些對(duì)精度要求極高的航天軍工產(chǎn)品中，這個(gè)標(biāo)準(zhǔn)會(huì)更為嚴(yán)苛，可能X/Y方向偏移量不超過(guò)10%，旋轉(zhuǎn)偏差控制在1度以內(nèi)。通過(guò)精確測(cè)量元件與焊盤(pán)之間的相對(duì)位置關(guān)系，判斷元件是否偏移。

六、自動(dòng)光學(xué)檢測(cè)標(biāo)準(zhǔn)規(guī)范

1）工作原理與優(yōu)勢(shì)

自動(dòng)光學(xué)檢測(cè)設(shè)備通過(guò)多角度光源和先進(jìn)的圖像算法來(lái)檢測(cè)焊點(diǎn)形狀、高度、顏色等特征。其優(yōu)勢(shì)在于高效率和重復(fù)精度高，非常適用于大規(guī)模批量生產(chǎn)的SMT貼片加工企業(yè)。在生產(chǎn)線上，AOI設(shè)備可以快速對(duì)每一塊經(jīng)過(guò)貼片的PCB板進(jìn)行全面檢測(cè)，檢測(cè)速度與貼片機(jī)保持一定的節(jié)拍比，如1:1.2，即貼片機(jī)每完成1.2塊板的貼片，AOI設(shè)備能完成1塊板的檢測(cè)，大大提高了生產(chǎn)效率。

2）檢測(cè)指標(biāo)與局限性

2.1. 檢測(cè)指標(biāo)：AOI設(shè)備能夠精確測(cè)量焊點(diǎn)的各種參數(shù)，如焊點(diǎn)高度、寬度、面積等。對(duì)于焊點(diǎn)高度，不同類型的元件和應(yīng)用場(chǎng)景有不同的標(biāo)準(zhǔn)要求。在普通電子設(shè)備中，一般要求焊點(diǎn)高度達(dá)到元件引腳高度的60% - 80%，以確保良好的電氣連接和機(jī)械強(qiáng)度。AOI設(shè)備會(huì)將檢測(cè)到的焊點(diǎn)參數(shù)與預(yù)先設(shè)定的標(biāo)準(zhǔn)值進(jìn)行比對(duì)，判斷焊點(diǎn)是否合格。

2.2. 局限性：盡管AOI設(shè)備功能強(qiáng)大，但它也存在一定的局限性，無(wú)法檢測(cè)隱藏焊點(diǎn)，如BGA（球柵陣列封裝）、QFN（四方扁平無(wú)引腳封裝）等封裝形式的元件內(nèi)部焊點(diǎn)。這些隱藏焊點(diǎn)的質(zhì)量問(wèn)題需要借助其他檢測(cè)手段來(lái)發(fā)現(xiàn)。

smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)生產(chǎn)廠家

七、X射線檢測(cè)標(biāo)準(zhǔn)規(guī)范

1）穿透檢測(cè)原理

X射線檢測(cè)是利用X射線能夠穿透PCB板的特性，來(lái)檢測(cè)隱藏焊點(diǎn)的質(zhì)量。對(duì)于BGA、QFP（四方扁平封裝）等具有隱藏焊點(diǎn)的元件，X射線檢測(cè)是一種非常有效的手段。X射線穿透PCB板后，不同密度的物質(zhì)對(duì)X射線的吸收程度不同，通過(guò)成像設(shè)備可以將焊點(diǎn)的內(nèi)部結(jié)構(gòu)清晰地顯示出來(lái)，檢測(cè)人員可以根據(jù)圖像判斷焊點(diǎn)是否存在空洞、虛焊、焊料分布不均勻等問(wèn)題。

2）關(guān)鍵判定指標(biāo)

2.1. 焊球空洞率：在BGA元件的焊接中，焊球空洞率是一個(gè)重要的判定指標(biāo)，一般對(duì)于普通工業(yè)控制產(chǎn)品，空洞率要求≤25%；而在對(duì)可靠性要求極高的航空航天產(chǎn)品中，空洞率要求≤10%。過(guò)高的空洞率會(huì)影響焊點(diǎn)的電氣性能和機(jī)械強(qiáng)度，增加產(chǎn)品在使用過(guò)程中出現(xiàn)故障的風(fēng)險(xiǎn)。

2.2. 潤(rùn)濕性與焊料分布均勻性：通過(guò)X射線圖像，可以觀察焊點(diǎn)的潤(rùn)濕性，即焊料是否均勻地覆蓋在元件引腳和焊盤(pán)上，同時(shí)也能判斷焊料分布是否均勻，是否存在焊料堆積或過(guò)少的情況。理想的焊點(diǎn)應(yīng)是焊料均勻分布，與引腳和焊盤(pán)充分潤(rùn)濕，形成良好的冶金結(jié)合。

八、3D AOI/SPI標(biāo)準(zhǔn)規(guī)范（SPI：焊膏檢測(cè)儀）

1）測(cè)量功能與作用

3D AOI在普通AOI的基礎(chǔ)上，增加了對(duì)元件和焊點(diǎn)的三維測(cè)量功能，能夠更精確地檢測(cè)元件的高度、焊點(diǎn)的體積等參數(shù)。而SPI主要用于精確測(cè)量焊膏厚度、體積，預(yù)測(cè)焊接可靠性。在SMT貼片加工的前期，準(zhǔn)確的焊膏印刷是保證焊接質(zhì)量的關(guān)鍵。SPI設(shè)備可以在焊膏印刷后，立即對(duì)焊膏的厚度、體積進(jìn)行測(cè)量，確保焊膏量符合工藝要求。

2）關(guān)鍵參數(shù)標(biāo)準(zhǔn)

2.1. 焊膏厚度偏差：一般要求焊膏厚度偏差在±10%以內(nèi)為佳，如對(duì)于某一特定的PCB板，設(shè)計(jì)要求的焊膏厚度為0.15mm，那么實(shí)際測(cè)量的焊膏厚度應(yīng)在0.135mm - 0.165mm之間。如果焊膏厚度偏差過(guò)大，可能導(dǎo)致焊接時(shí)出現(xiàn)少錫、虛焊或多錫、短路等問(wèn)題。

2.2. 元件高度與焊點(diǎn)體積：3D AOI可以精確測(cè)量元件貼裝后的高度，與標(biāo)準(zhǔn)高度進(jìn)行比對(duì)，判斷元件是否貼裝到位。對(duì)于焊點(diǎn)體積，不同類型的焊點(diǎn)有不同的標(biāo)準(zhǔn)體積范圍，通過(guò)測(cè)量焊點(diǎn)體積，可以評(píng)估焊點(diǎn)的質(zhì)量，確保焊點(diǎn)有足夠的強(qiáng)度和良好的電氣連接。

九、基于行業(yè)標(biāo)準(zhǔn)的綜合判定規(guī)范

1）IPC標(biāo)準(zhǔn)體系

在SMT貼片元件檢驗(yàn)領(lǐng)域，IPC（國(guó)際電子工業(yè)聯(lián)接協(xié)會(huì)）制定的一系列標(biāo)準(zhǔn)被廣泛應(yīng)用，其中IPC-A-610標(biāo)準(zhǔn)詳細(xì)規(guī)定了電子組件的接受條件，包括焊點(diǎn)的外觀標(biāo)準(zhǔn)、元件的貼裝要求等，如對(duì)于焊點(diǎn)的潤(rùn)濕性，IPC-A-610標(biāo)準(zhǔn)規(guī)定濕潤(rùn)角應(yīng)小于90度；對(duì)于元件的偏移，根據(jù)不同的元件類型和應(yīng)用場(chǎng)景，規(guī)定了相應(yīng)的允許偏移范圍。IPC-7095標(biāo)準(zhǔn)則針對(duì)BGA封裝焊接制定了專門(mén)的標(biāo)準(zhǔn)，對(duì)BGA焊球的空洞率、共面度等參數(shù)提出了嚴(yán)格要求。

2）不同行業(yè)的特殊要求

2.1. 汽車(chē)電子行業(yè)：由于汽車(chē)電子系統(tǒng)在車(chē)輛運(yùn)行中承擔(dān)著關(guān)鍵的控制和安全功能，對(duì)SMT貼片元件的質(zhì)量和可靠性要求極高。除了遵循IPC標(biāo)準(zhǔn)外，還需額外滿足J-STD-001 Class 3標(biāo)準(zhǔn)。在焊點(diǎn)可靠性方面，汽車(chē)電子行業(yè)要求焊點(diǎn)能夠承受長(zhǎng)期的振動(dòng)、高低溫循環(huán)等惡劣環(huán)境條件，因此對(duì)焊點(diǎn)的強(qiáng)度、抗疲勞性能等指標(biāo)有嚴(yán)格的測(cè)試和評(píng)估要求。

2.2. 航空航天行業(yè)：航空航天產(chǎn)品的使用環(huán)境更為復(fù)雜和嚴(yán)苛，對(duì)SMT貼片元件的質(zhì)量要求近乎苛刻。在檢驗(yàn)標(biāo)準(zhǔn)上，不僅要滿足IPC標(biāo)準(zhǔn)中高等級(jí)的要求，還需要針對(duì)航空航天產(chǎn)品的特殊需求制定額外的檢驗(yàn)規(guī)范，如對(duì)于用于航空航天的PCB板，在進(jìn)行X射線檢測(cè)時(shí)，對(duì)焊球空洞率的要求可能低至5%以下，以確保產(chǎn)品在高可靠性要求下的長(zhǎng)期穩(wěn)定運(yùn)行。

3）企業(yè)內(nèi)部標(biāo)準(zhǔn)的制定與完善

除了遵循行業(yè)通用標(biāo)準(zhǔn)外，各SMT貼片加工企業(yè)還會(huì)根據(jù)自身的生產(chǎn)工藝、產(chǎn)品特點(diǎn)和客戶要求，制定企業(yè)內(nèi)部的檢驗(yàn)標(biāo)準(zhǔn)。企業(yè)內(nèi)部標(biāo)準(zhǔn)通常會(huì)在行業(yè)標(biāo)準(zhǔn)的基礎(chǔ)上，進(jìn)一步細(xì)化和嚴(yán)格化檢驗(yàn)要求，如某企業(yè)在進(jìn)行AOI檢測(cè)時(shí)，對(duì)于一些關(guān)鍵焊點(diǎn)的檢測(cè)精度要求比行業(yè)標(biāo)準(zhǔn)提高了20%，以確保產(chǎn)品質(zhì)量的穩(wěn)定性和一致性，同時(shí)企業(yè)會(huì)根據(jù)生產(chǎn)過(guò)程中的實(shí)際反饋和質(zhì)量數(shù)據(jù)統(tǒng)計(jì)分析，不斷完善內(nèi)部檢驗(yàn)標(biāo)準(zhǔn)，提高產(chǎn)品質(zhì)量和生產(chǎn)效率。

十、2025年SMT檢驗(yàn)技術(shù)新趨勢(shì)

1）AI視覺(jué)檢測(cè)系統(tǒng)：基于深度學(xué)習(xí)的AOI設(shè)備，通過(guò)佰萬(wàn)級(jí)缺陷樣本訓(xùn)練，可識(shí)別0.01mm級(jí)焊錫裂紋，誤判率降低60%。

2）數(shù)字孿生應(yīng)用：在虛擬環(huán)境中仿真回流焊溫度場(chǎng)，提前預(yù)測(cè)冷焊、偏移等缺陷，縮短試產(chǎn)周期50%。

3）綠色標(biāo)準(zhǔn)升級(jí)：歐盟RoHS 3.0新規(guī)要求XRF熒光光譜儀100%篩查有害物質(zhì)，鎘含量限值從100ppm降至10ppm。

4）區(qū)塊鏈溯源：從錫膏批次到回流焊參數(shù)全流程上鏈，實(shí)現(xiàn)10年質(zhì)量數(shù)據(jù)可追溯。

十一、專業(yè)SMT貼片加工服務(wù)商——百千成電子

在深圳SMT貼片加工領(lǐng)域，百千成電子憑借15年專業(yè)經(jīng)驗(yàn)，建立起完善的檢驗(yàn)標(biāo)準(zhǔn)執(zhí)行體系：

1. 設(shè)備配置：配備3D SPI錫膏檢測(cè)儀、AI-AOI自動(dòng)光學(xué)檢測(cè)及X-Ray焊點(diǎn)分析系統(tǒng)。

2. 標(biāo)準(zhǔn)認(rèn)證：通過(guò)ISO 9001及IPC-A-610 Class 3認(rèn)證。

3. 工藝能力：支持01005元件貼裝、0.3mm間距BGA焊接。

4. 特殊工藝：FPC軟板、陶瓷基板、高密度模塊貼裝。

5. 百千成電子專注提供高可靠性SMT貼片加工服務(wù)，現(xiàn)已服務(wù)于87家智能硬件企業(yè)，年貼片點(diǎn)數(shù)超42億。公司采用“三階質(zhì)量閥”管控：

5.1. 來(lái)料階段：依據(jù)IPC-A-610標(biāo)準(zhǔn)全檢焊盤(pán)氧化厚度。

5.2. 過(guò)程階段：實(shí)時(shí)SPC監(jiān)控印刷厚度（CPK≥1.33）。

5.3. 出貨階段：功能測(cè)試+老化試驗(yàn)雙重保障。

十二、總結(jié)smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)規(guī)范的類型

SMT貼片元件檢驗(yàn)標(biāo)準(zhǔn)主要包括外觀與尺寸檢驗(yàn)、功能性與可靠性測(cè)試、工藝過(guò)程控制及包裝標(biāo)識(shí)核查四類。

1. 外觀與尺寸檢驗(yàn)：檢查元件表面是否破損、氧化，焊盤(pán)與引腳鍍層均勻性，以及貼裝位置偏移量（如0201元件允許偏移不超過(guò)焊盤(pán)寬度的25%）。

2. 功能性與可靠性測(cè)試：通過(guò)電氣參數(shù)測(cè)試（如電壓、阻抗）、環(huán)境模擬（溫度循環(huán)、振動(dòng)）及老化實(shí)驗(yàn)驗(yàn)證元件性能，確保長(zhǎng)期穩(wěn)定工作。

3. 工藝過(guò)程控制：涵蓋錫膏印刷厚度（±15μm）、紅膠點(diǎn)膠量、貼裝極性（如二極管方向）等關(guān)鍵環(huán)節(jié)，結(jié)合SPI設(shè)備實(shí)時(shí)監(jiān)測(cè)工藝參數(shù)。

4. 包裝標(biāo)識(shí)核查：確保包裝完好、標(biāo)識(shí)清晰，避免混淆型號(hào)或批次，保障可追溯性。

smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)流程圖

smt貼片元件檢驗(yàn)標(biāo)準(zhǔn)規(guī)范有幾種類型？smt貼片元件行業(yè)檢驗(yàn)標(biāo)準(zhǔn)和企業(yè)內(nèi)部標(biāo)準(zhǔn)的有機(jī)結(jié)合，使得SMT貼片元件檢驗(yàn)更加科學(xué)、規(guī)范和嚴(yán)格。只有嚴(yán)格遵循這些檢驗(yàn)標(biāo)準(zhǔn)規(guī)范，才能生產(chǎn)出高質(zhì)量、高可靠性的電子產(chǎn)品，滿足市場(chǎng)對(duì)電子產(chǎn)品日益增長(zhǎng)的性能和質(zhì)量需求。
